手机屏蔽系统线缆使用说明

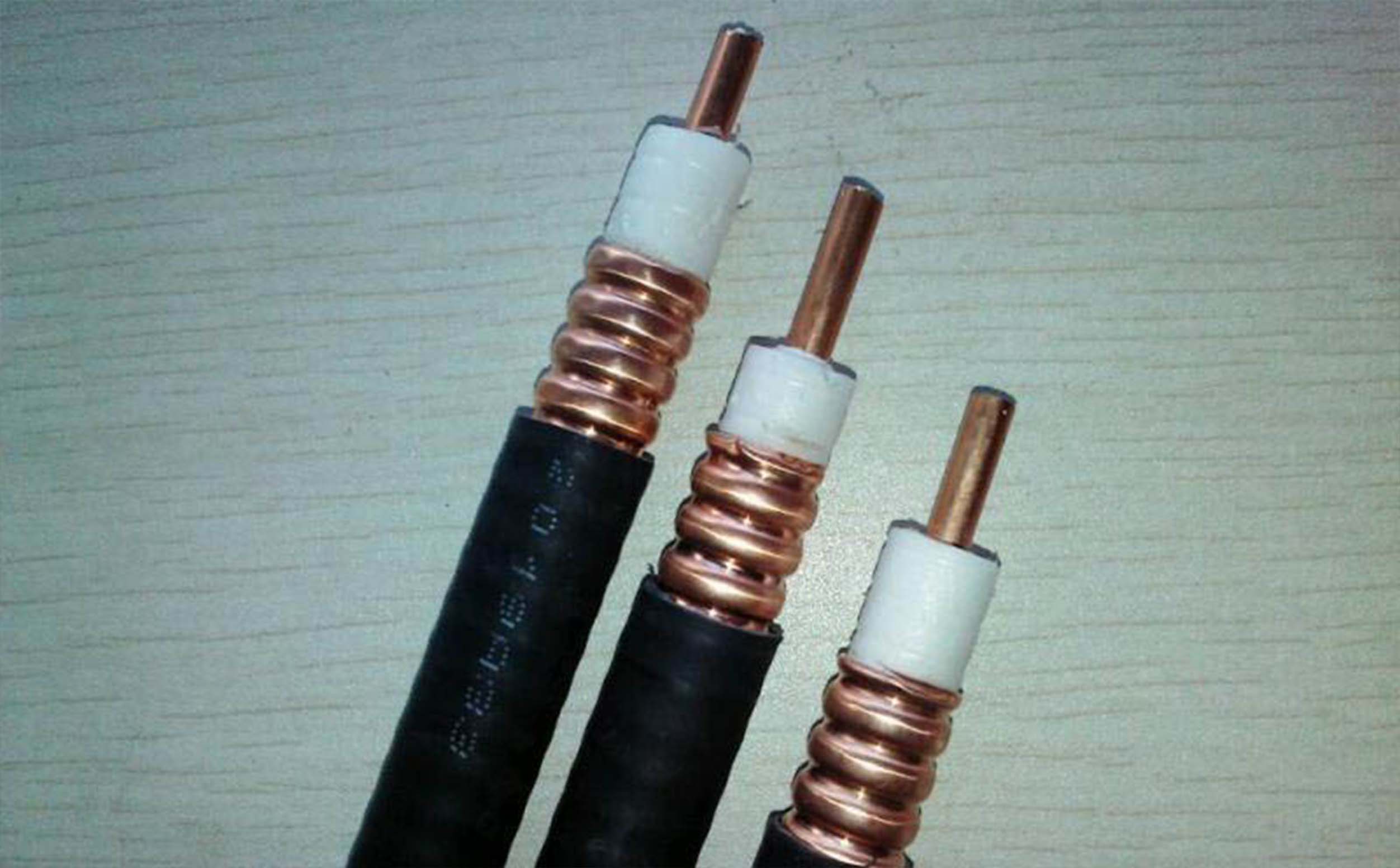

一、主干线：1/2英寸或7/8英寸同轴电缆

      7/8英寸衰减比1/2英寸衰减小，节省屏蔽信号，但线径粗，施工不太方便。（一般无特殊需求的情况下使用1/2英寸同轴电缆作为主线，主线需要走桥架，桥架尺寸：宽高不小于（150mm×100mm)

二、天线与功分器、耦合器短距离连接用5D、8D同轴电缆

      8D比5D衰减小，线径粗，承受功率大。(5D、8D同轴电缆可走线槽、或者不小于32mm的管道，限于单根馈线，管道不可有直角90°转弯，直角需较大的弯度连续45°+45°方式）功分器、耦合器放置在主线桥架内，耦合器外形尺寸（120mm×40mm×16.5mm不含接头)如要做过路盒长宽高（240mm×150mm×100mm）

三、报警控制板：

      1、与屏蔽主机连接：小功率≥6芯，大功率≥4芯，一般可用网线替代，相当于干接点信号。

      2、与TCP/IP接口连接：网线，接入同网段不同IP网口。

四、主机（合路器）到主干线：

      一般用8D，长用1/2，非常短或功率小可用5D。

      注：各种型号同轴电缆参数

五、屏蔽主机供电：

      220V带接地三芯护套RVV

      小功率耗电≤100W：≥3*0.75mm²

      大功率耗电≤400W：≥3*1.5mm²
